pode ser combinado com:
Andaime Allround
Acessórios independentes do sistema
Sistemas de proteção

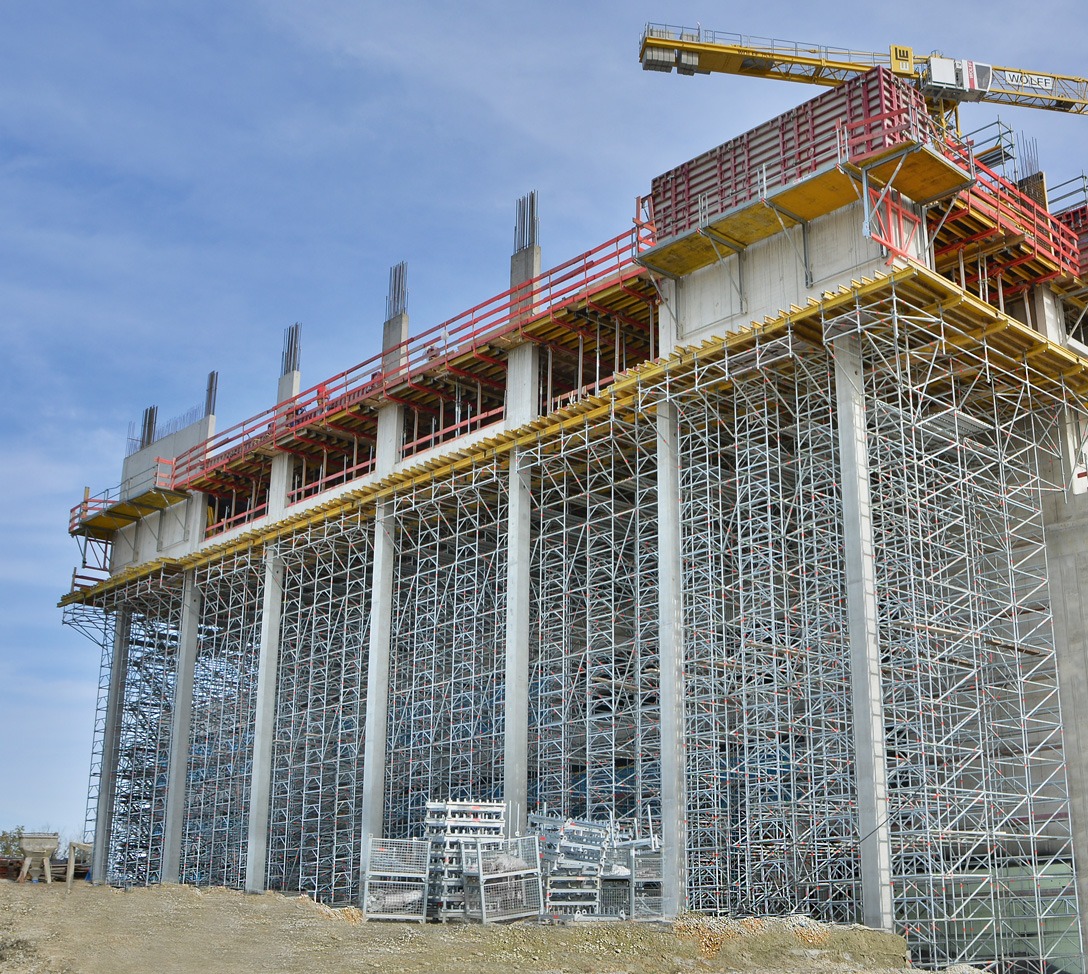

Graças à perfeita compatibilidade com o andaime Allround, as torres do TG 60 podem ser adaptadas de forma flexível a qualquer condição do edifício. O coração do TG 60 são as estruturas de escoramento TG 60 com rosetas integradas.
O Allround Shoring TG 60 não só oferece uma capacidade de carga excecional, como também é mais seguro durante a montagem e desmontagem. Se as torres forem montadas na vertical, as plataformas de aço O são colocadas na posição. Em seguida, são montadas as estruturas, travessas e escoras diagonais da secção seguinte da torre.
Podem ser utilizadas diferentes travessas e escoras diagonais Allround para adaptar de forma flexível a torre de escoramento aos requisitos geométricos e de carga.

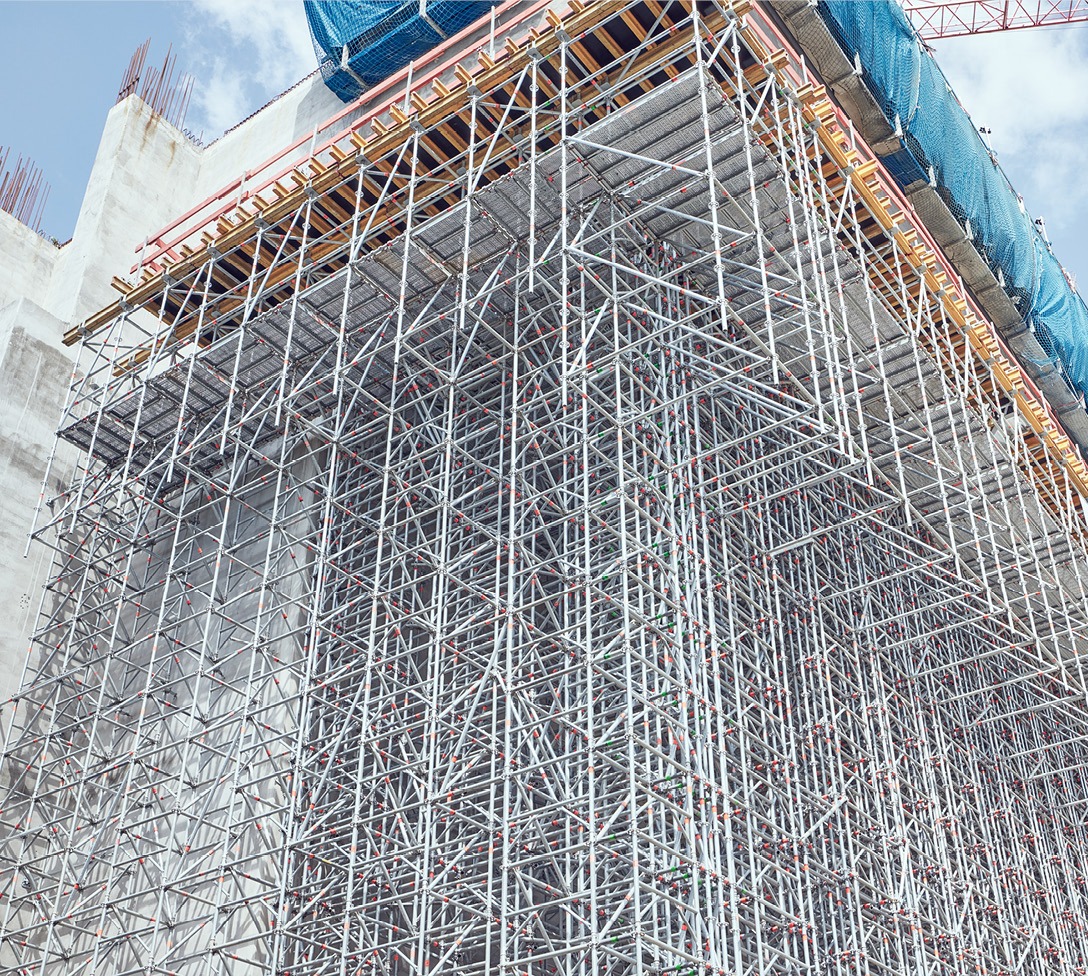

As torres de escoramento TG 60 são ligadas entre si e reforçadas com travessas e escoras diagonais Allround nas dimensões do sistema Layher para criar andaimes tipo gaiola. Isto resulta em estruturas de andaimes extremamente resistentes, mesmo para alturas de suporte muito grandes.
As estruturas de escoramento Allround TG 60 foram desenvolvidas com base no andaime Allround.
Com apenas três peças adicionais, podem ser utilizadas para criar estruturas de escoramento mais altas e mais estáveis ainda mais rapidamente.

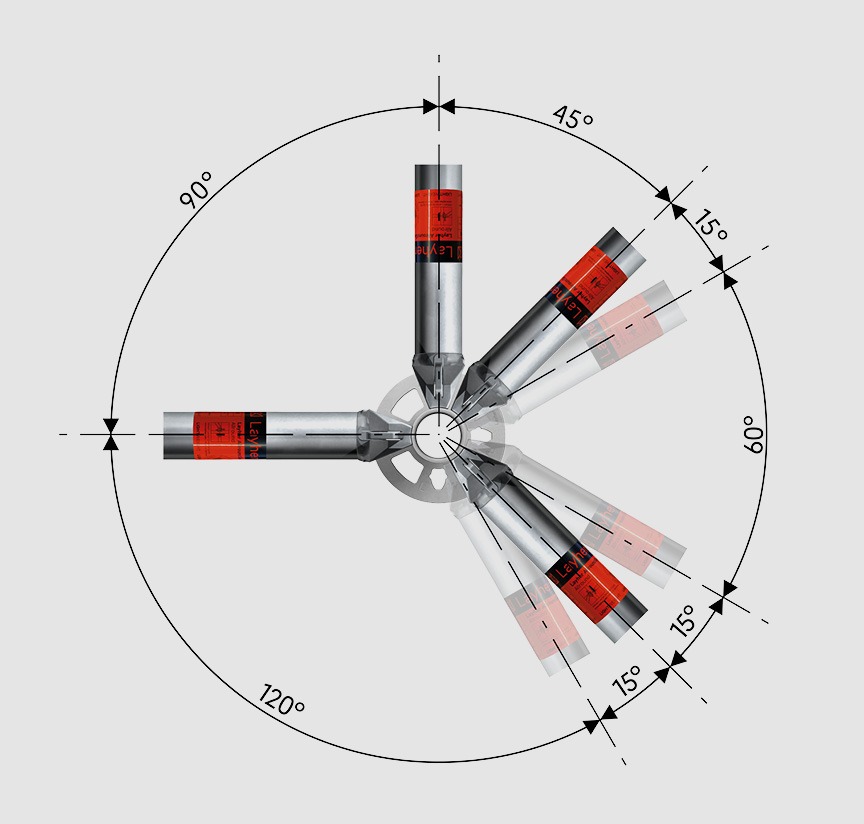

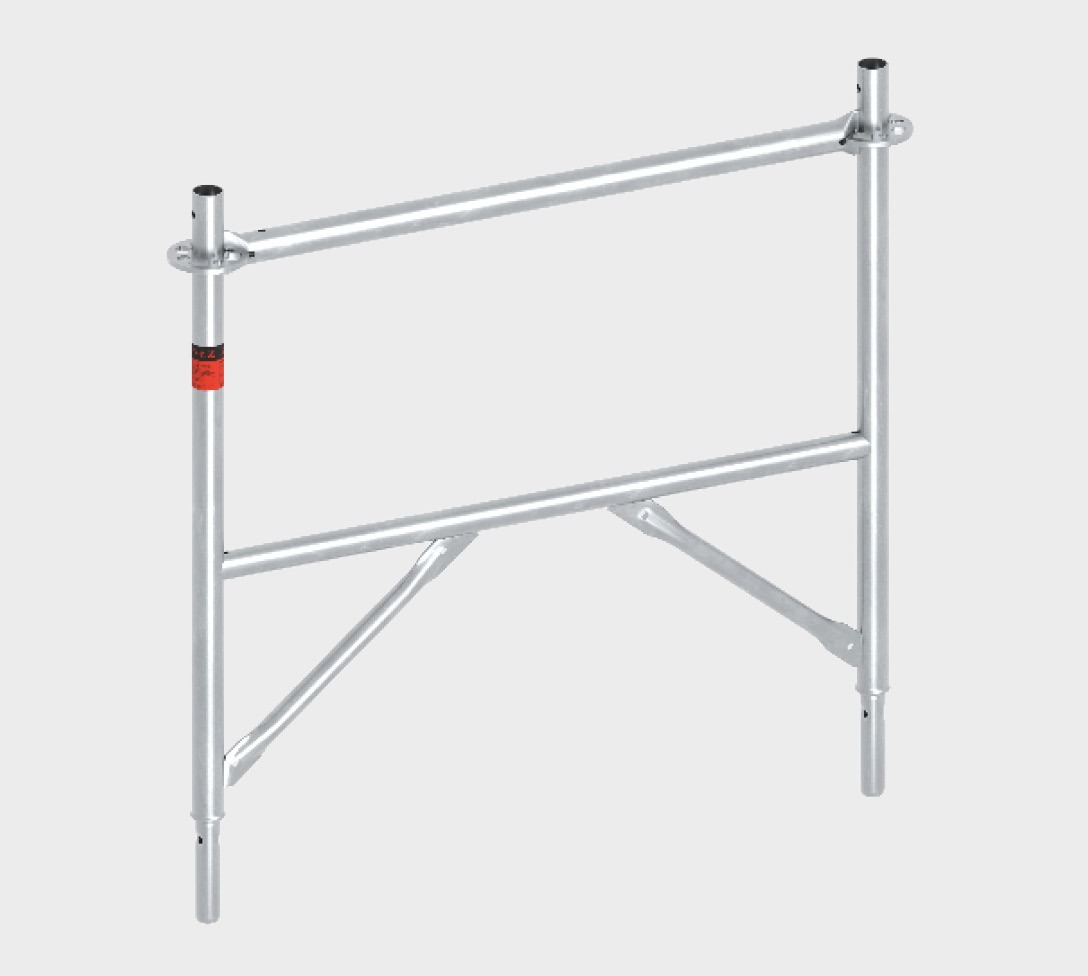

As estruturas de escoramento Allround TG 60 são fabricadas a partir de tubos de andaime de aço de alta resistência e reforçadas com duas escoras. Cada padrão pode suportar até seis toneladas. As travessas soldadas são frisadas nas extremidades para fornecer sete pontos de conexão na roseta Allround. As estruturas de escoramento TG 60 substituem os padrões, travessas e escoras diagonais, o que significa que a montagem e desmontagem podem ser realizadas 30% mais rapidamente e com menos componentes.

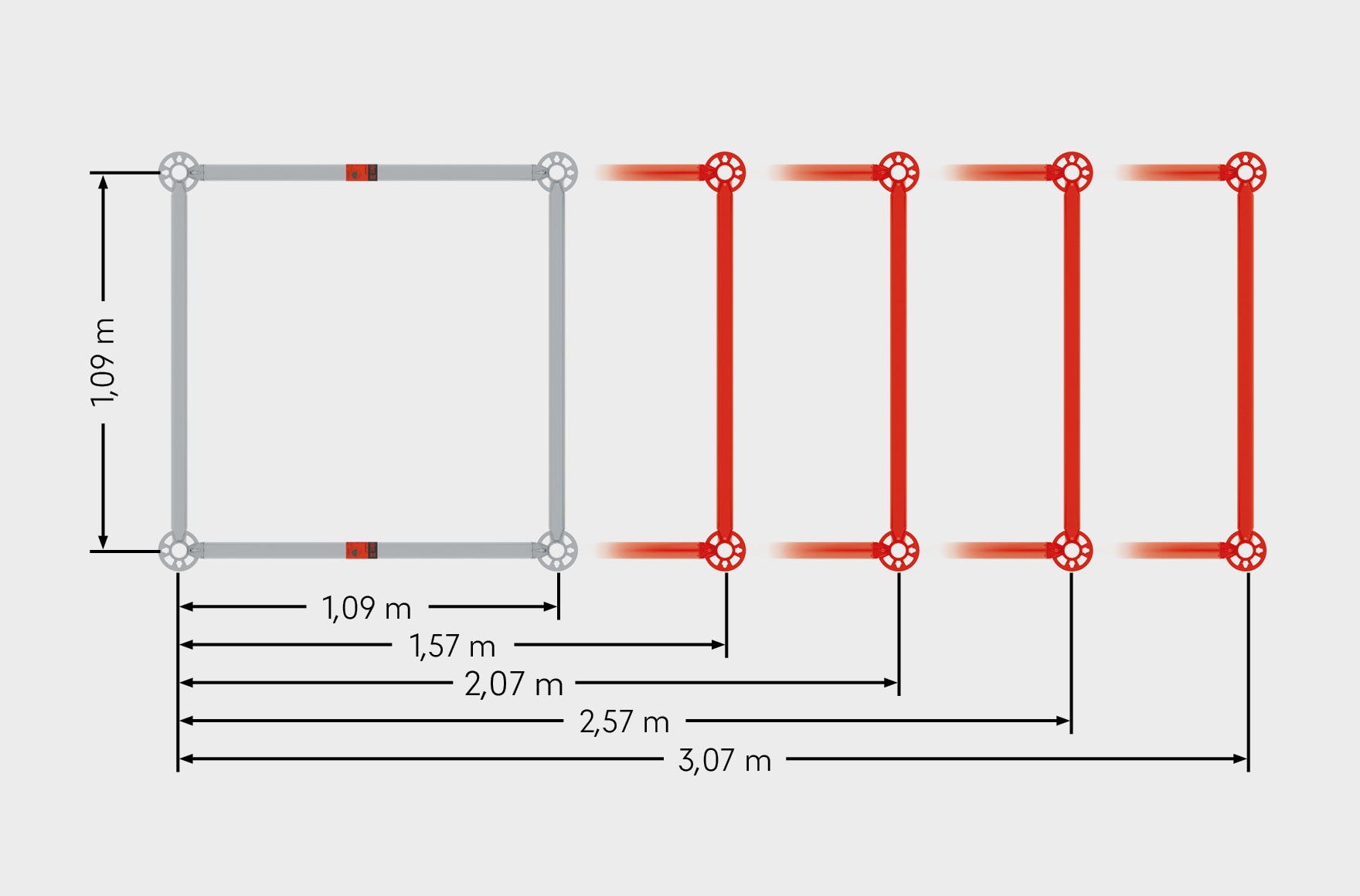

A torre de escoramento Allround TG 60 pode ser adaptada de forma flexível às dimensões padrão dos suportes de cofragem e aos requisitos de carga. Para isso, basta selecionar travessas e escoras diagonais Allround com os comprimentos adequados. Os componentes principais – as estruturas de escoramento Allround TG 60 – permanecem os mesmos.
A versatilidade do sistema permite um aproveitamento ainda melhor da elevada capacidade de carga. Isto poupa material, tempo e dinheiro.
As torres podem ser reposicionadas de forma rápida e eficiente utilizando rodízios de fácil fixação, em vez de terem de ser desmontadas e remontadas. Desta forma, é até possível mover grupos inteiros de torres numa única operação.
O Allround Shoring TG 60 não só oferece uma capacidade de carga excecional, como também é mais seguro durante a montagem e desmontagem.
Se as torres forem montadas na vertical, são colocadas plataformas de aço em O. Em seguida, são montadas as estruturas, travessas e escoras diagonais da secção seguinte da torre.
As plataformas de andaimes são então simplesmente posicionadas 1 m mais acima, sendo possível subir diretamente para o nível seguinte seguro através da estrutura Allround Shoring TG 60.
A Torre de Escoramento TG 60 pode ser montada horizontalmente ao nível do solo antes de ser movida para a sua posição por uma grua, ou pode ser montada verticalmente.
Pode ser montada diretamente no local de utilização ou movida para a sua posição utilizando rodízios de fácil montagem.
As estruturas de escoramento individuais são fixadas com pinos articulados para transmitir as forças de tração.

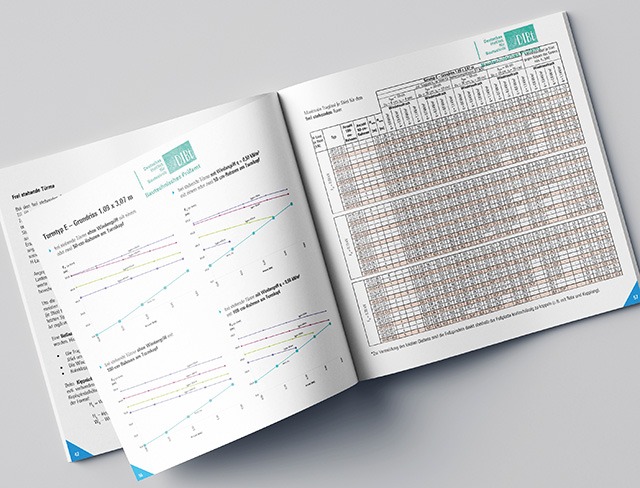

Os nossos engenheiros de aplicações altamente qualificados da Layher dedicam-se às suas necessidades específicas, encontrando soluções que proporcionam os resultados certos ao preço certo. Também tem acesso a uma extensa documentação técnica, que inclui tabelas de requisitos de materiais, desenhos de montagem, análises estruturais verificadas de acordo com a norma DIN EN 12812 e auxiliares de dimensionamento para suportes de cofragem.
As estruturas de escoramento TG 60 foram desenvolvidas com base no andaime Allround.
Com apenas três peças adicionais, podem ser utilizadas para criar estruturas de escoramento mais altas e mais estáveis ainda mais rapidamente.
As estruturas de escoramento TG 60 estão disponíveis nos tamanhos 1,00 x 1,09 m, 0,50 x 1,09 m e 0,71 x 1,09 m.

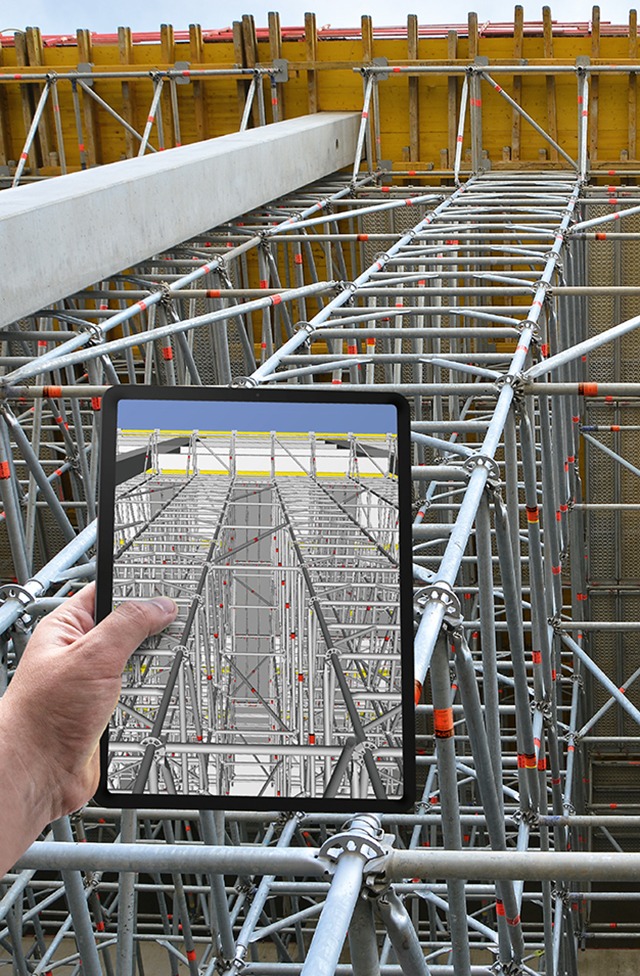

O tempo e o material são fatores cruciais na construção de andaimes. Para fazer o uso mais eficiente de ambos, a gama Layher inclui o prático software de planeamento de andaimes LayPLAN.
Com os pacotes de software LayPLAN CLASSIC e LaypLAN CAD, é possível planear estruturas de andaimes desde andaimes de fachada simples e pequenos até andaimes industriais complexos ou coberturas e suportes de proteção.
Mais informações – incluindo para download – estão disponíveis em myLayher.
