Quando encarregada da tarefa de construir andaimes em torno de um edifício de escritórios com 50 metros de altura no Hanseatic Trade Center, em Hamburgo, a empresa local de construção de andaimes «J. WERNER» pôde demonstrar as suas competências com uma série de soluções espetaculares. O desafio mais difícil que teve de superar residia na conceção da fundação para o andaime. Por um lado, a ponta do edifício estende-se para além da chamada “Kehrwiederspitze” e, portanto, para além do muro do cais e, por outro lado, não era possível construir fundações ao nível do solo no lado do porto do edifício. Para a “J. WERNER Gerüstbau”, a solução residiu no Sistema Integrado Layher – com peças de extensão correspondentes, tais como as soluções de escoramento da Layher. O planeamento digital utilizando o LayPLAN SUITE proporcionou o ponto de partida necessário.

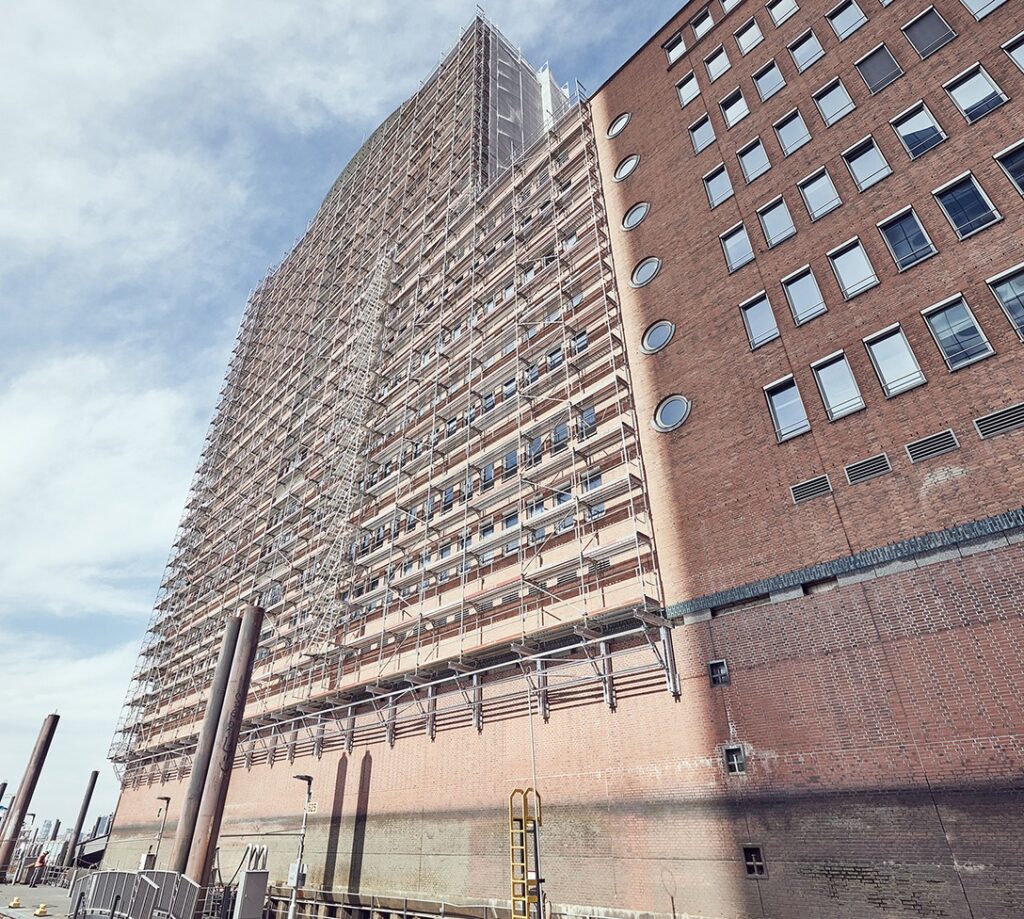

- Montagem rápida do andaime da fachada com mais de 50 metros de altura necessário para os trabalhos de renovação – utilizando o económico Sistema SpeedyScaf.
- Utilização do TwixBeam de alumínio, facilmente desmontável, como suporte para o suporte elevado do andaime da fachada no lado do edifício virado para o porto

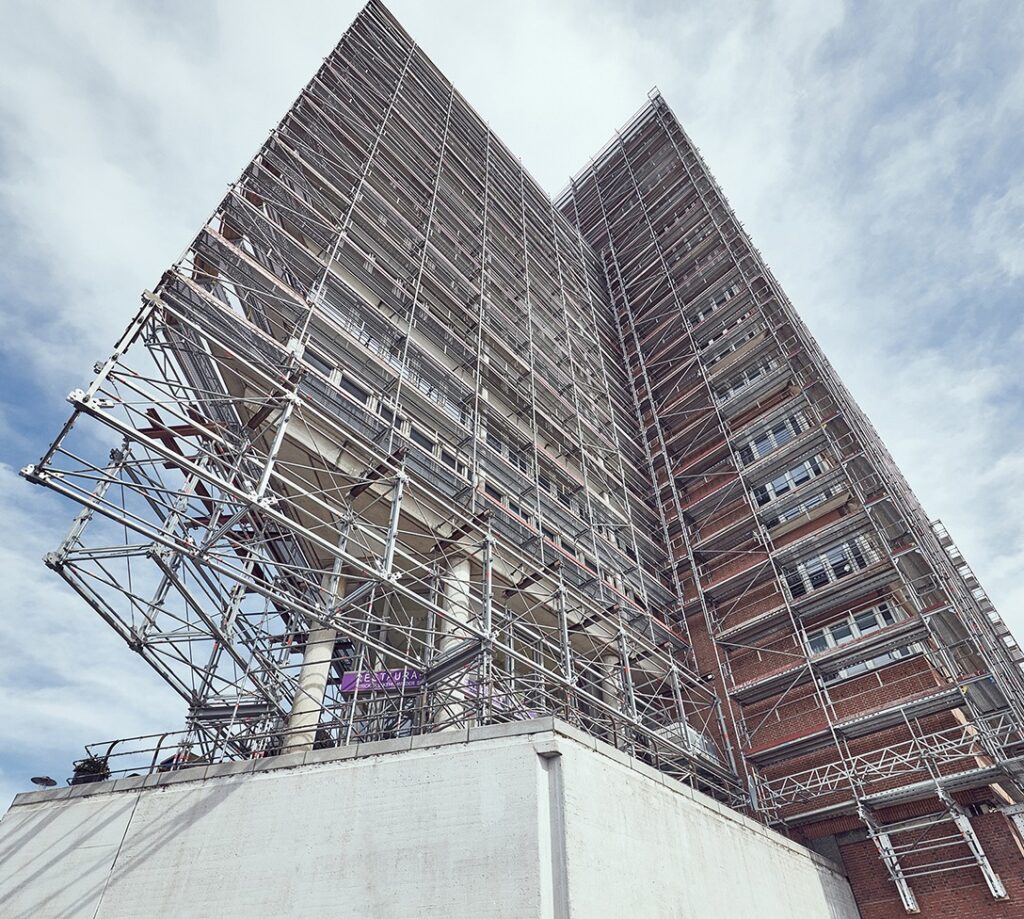

- Suporte para o andaime da fachada na ponta do edifício, onde se estende para além da parede do cais, fornecido pelo sistema Allround Bridging – montado como uma estrutura em cantiléver
Ao construir andaimes num edifício de escritórios no porto de Hamburgo, não foi possível montar andaimes padrão no lado voltado para a água. A solução para suportar o andaime da fachada com mais de 50 metros de altura, que foi feito com o sistema SpeedyScaf da Layher, consistiu na utilização do TwixBeam de alumínio de alta resistência. Utilizado como suporte, isto tornou possível a construção de uma estrutura elevada, enquanto o design fácil de desmontar também simplificou a tarefa de instalar o andaime a partir da água.
Projetar uma fundação para a solução de andaimes com mais de 50 metros de altura feita com o Layher SpeedyScaf foi uma tarefa extremamente difícil devido à falta de superfícies de montagem adequadas. Por exemplo, as cargas dos andaimes na ponta do edifício, que se projetavam para além da parede do cais, foram suportadas por uma estrutura de alta resistência do sistema Allround Bridging. O planeamento preliminar no LayPLAN CAD permitiu responder com precisão aos requisitos do local e também permitiu a preparação simples e fiável de um modelo digital do andaime para verificação individual da resistência estrutural. Também foi possível gerar listas de materiais fiáveis para cada etapa de montagem com o toque de um botão.
Ao construir um andaime num edifício de escritórios no porto de Hamburgo, não foi possível montar um andaime padrão no lado virado para a água. A solução para suportar o andaime de fachada com mais de 50 metros de altura, fabricado com o sistema económico SpeedyScaf da Layher, foi utilizar a viga TwixBeam de alumínio de alta resistência. Utilizada como suporte, esta viga possibilitou a construção de uma estrutura elevada, enquanto o seu design de fácil desmontagem simplificava a instalação do andaime a partir da água.
Conceber a fundação para a solução de andaimes com mais de 50 metros de altura, feita com o Layher SpeedyScaf, foi uma tarefa extremamente difícil devido à falta de superfícies de montagem adequadas. Por exemplo, as cargas do andaime na extremidade do edifício, que se projetava para além do cais, eram suportadas por uma estrutura de alta resistência do Sistema de Pontes Allround. O planeamento preliminar no LayPLAN CAD permitiu responder com precisão às necessidades do local e possibilitou também a preparação simples e fiável de um modelo digital do andaime para verificação individual da resistência estrutural. Listas de materiais fiáveis para cada etapa de montagem também puderam ser geradas com um simples clique.
