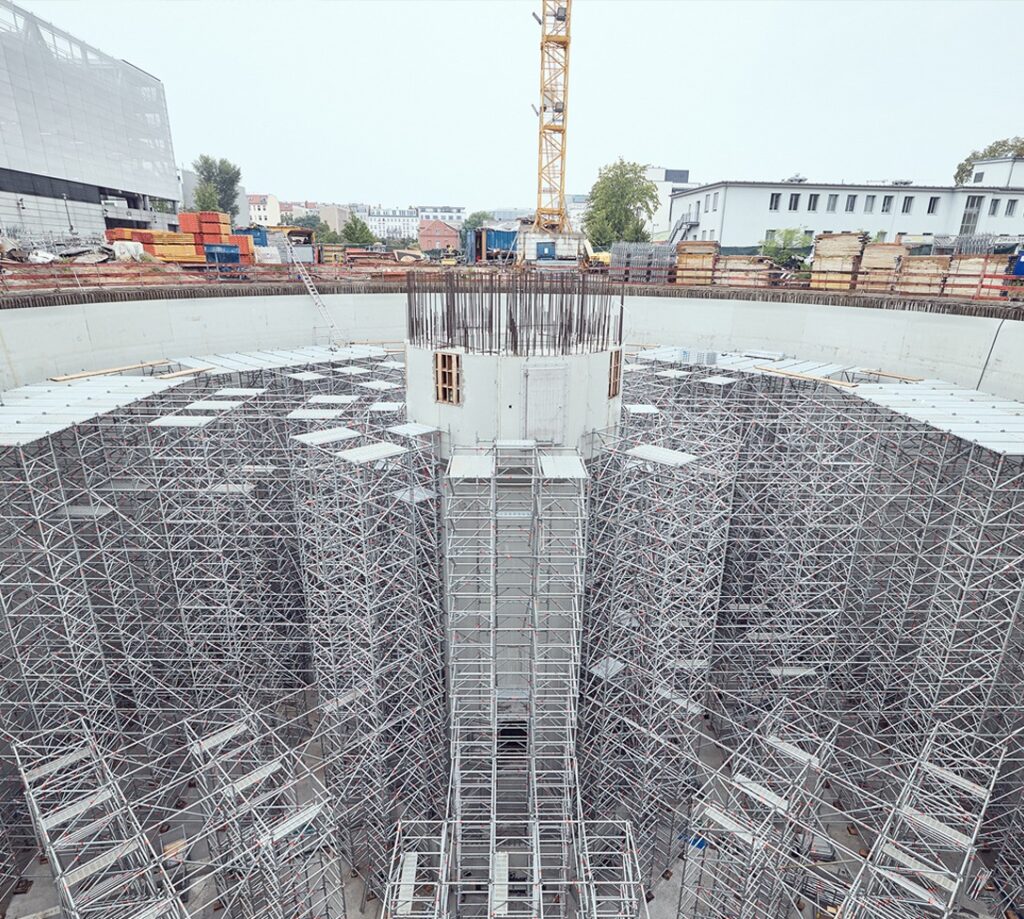

A montagem do escoramento, destinado aos trabalhos de betonagem da tampa com um metro de altura do «maior barril de chuva de Berlim», apresentou vários desafios à empresa de construção Karl Köhler Bauunternehmung: a forma redonda com um diâmetro de cerca de 40 metros; transmissão fiável das elevadas cargas verticais ao longo de uma altura de apoio de 18 metros; e implementação dos requisitos no local, tais como a integração de uma torre de escadas para acesso ao local e de um nível de trabalho seguro abaixo da cofragem. A combinação da digitalização baseada no processo Layher SIM e a utilização do Allround Shoring TG 60, em conjunto com a viga TwixBeam de alumínio de alta resistência como viga principal, permitiu a construção de uma estrutura de escoramento otimizada para as condições prevalecentes e, ainda assim, com economia de material. Isto garantiu uma elevada eficiência no local.
- Planeamento prévio detalhado em 3D utilizando o LayPLAN CAD no modelo 3D do cliente – incluindo uma verificação de conflitos
- Transferência do modelo de andaimes 3D para o programa de análise de estruturas para verificação estrutural individual utilizando o LayPLAN TO RSTAB, com todos os dados estruturalmente relevantes
- Listas de materiais fiáveis com o premir de um botão com o LayPLAN MATERIALMANAGER
- Adaptação da estrutura de escoramento à geometria e às cargas do local, alongando as baías das torres de escoramento e utilizando o TwixBeam de alumínio de alta resistência como viga principal para concentrações de carga: isto economizou material e, consequentemente, tempo de montagem
- Implementação dos requisitos no local utilizando peças padrão: integração de uma torre de escada Allround e de uma plataforma de trabalho segura com decks padrão abaixo da cofragem. Alargamento com economia de material do escoramento na borda da cofragem utilizando suportes Allround
- Montagem assistida digitalmente: medição precisa da estrutura de escoramento utilizando SIM2Field e utilização da aplicação SIM2Field XR para trabalhos de construção subsequentes
- Desmontagem eficiente do escoramento após o trabalho de betonagem na tampa, graças a componentes leves e compactos
Flexível e económico: o design modular do TG 60 permitiu que a estrutura de escoramento fosse adaptada tanto à geometria do local como às cargas. O alongamento das torres de escoramento economizou material e, consequentemente, tempo de montagem.
Foi possível atender aos requisitos do local, como a integração de uma plataforma de trabalho segura abaixo da cofragem, também utilizando peças padrão, graças à combinabilidade com o sistema modular Allround.
